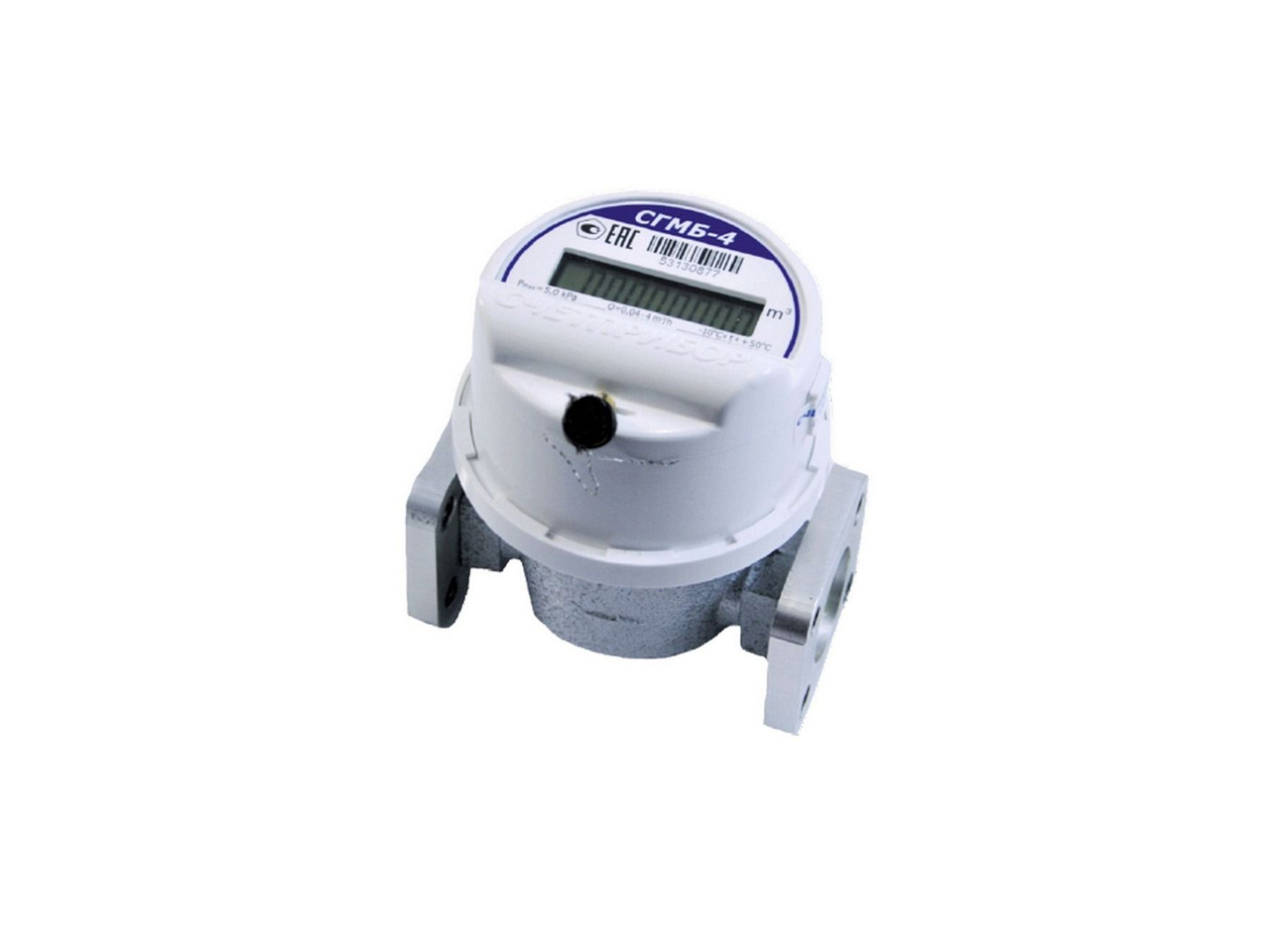

Счетчик газа малогабаритный бытовой СГМБ-4 Ф20 предназначен для измерений объема газа, проходящего через счетчик (природного газа по ГОСТ 5542, паров сжиженного газа по ГОСТ 20448 и других газов, не агрессивных к материалам счетчика), применяемого в бытовых и производственных целях. Счетчик состоит из: струйного автогенератора, заключенного в герметичный корпус. Данный счётчик имеет дополнительно пломбируемый батарейный отсек с отдельной крышкой для удобства замены элемента питания. В качестве элемента питания используется литиевая батарея LiSOC12 ER14505 с номинальным напряжением 3,6 В
Принцип действия счетчика основан на зависимости частоты колебаний струи в струйном генераторе от расхода газа. Метод измерений основан на измерении объема газа, прошедшего через струйный генератор счетчика. Колебания струи в струйном генераторе преобразуются пьезоэлементом в электрический импульсный сигнал, пропорциональный величине объема газа, прошедшего через счетчик. Импульсный сигнал преобразуется в аналогово-цифровом блоке в значение прошедшего через счетчик объема газа и регистрируется с нарастающим итогом.
Счётчик состоит из:
- преобразователя расхода газа
- струйного генератора и пьезоэлемента;
- аналого-цифрового блока;- элемента питания;
- корпуса счетчика с присоединительными фланцами типа РЛ G-4 с межосевым фланцевым расстоянием 92 мм и диаметром условного прохода Ду-20.
- размер квадрата фланца (ВхШ): 48х44 мм- расстояние между крепёжными отверстиями на фланце (ВхШ): 34х28 мм +/- 0.2мм
Счетное устройство счётчика представляет собой 9-ти символьный жидкокристаллический индикатор (ЖКИ), на дисплее которого отображается значение измеренного объема газа с точностью до 0,001 м3. Монтаж счетчика производится как в горизонтальном, так и в вертикальном положении (поворот аналогово-цифрового блока на 350*). Счётчик надежен ввиду отсутствия движущихся механических частей.
Данный счетчик идёт для замены счетчиков ОМЕГА Ямпольского завода, для первичной установки не подходит.
